1時間耐火間仕切壁

平成27年に1時間耐火の認定を取得いたしました。(FP060NP-0392)

特長

独自開発の専用副資材「耐火フェルト」「耐火シート」を使用することで、業界で初めて「強化石膏ボード12.5mm」を用いた耐火1時間構造の防護壁の認定を取得しました。

用途

X線室、CT室などで、病院の耐火壁に最適です。

透視図

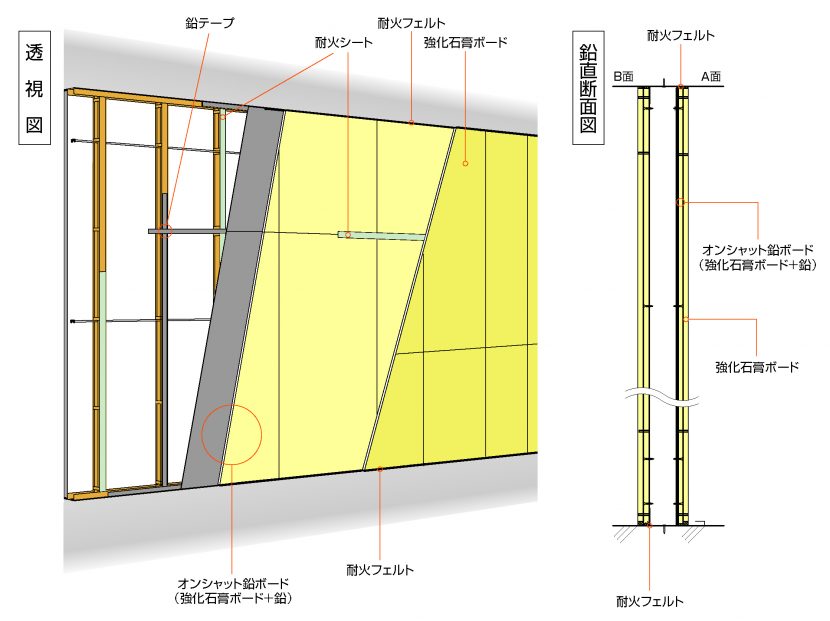

透視図・断面図

主要構成材料

品名  標準的な仕様
A面 上張面材 強化石膏ボード12.5mm
下張面材 オンシャット鉛ボード(強化石膏ボード12.5mm厚+鉛1.0〜3.0mm厚)
オンシャット鉛テープ
B面 上張面材 強化石膏ボード12.5mm
下張面材 強化石膏ボード12.5mm
ランナー 匚 – 87〜200×40mm以上、厚さ0.8mm以上
スタッド 匚 – 85〜40mm以上、厚さ0.8mm以上
スペーサー 厚さ0.7mm以上
振れ止め 匚 – 19〜10mm以上、厚さ0.5mm以上
敷目板(スタッド用不燃調整材) 耐火シート(厚さ2.0mmx幅45mm以上)
目地テープ(下張強化石膏ボード横目地) 耐火シート(厚さ2.0mmx幅45mm以上)
目地処理剤 アクリル系樹脂、石膏ボード用目地処理剤
四周処理 上張面材 アクリル系樹脂他(充填量:目地幅1mmあたり20g/m以上)
下張面材 耐火フェルト(厚さ10mm×幅14mm×長さ1000mm以上)

専用副資材

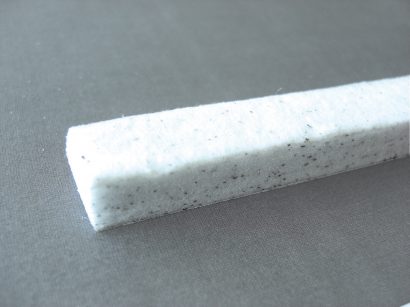

品番  TF-10
商品名 耐火フェルト(片面粘着あり)
サイズ 10tx14×1,000
TF-10

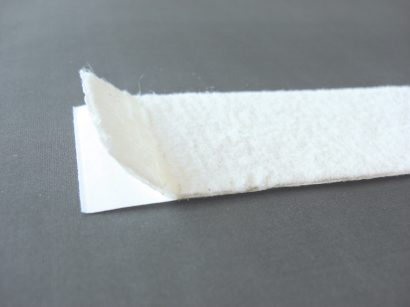

品番  TS-2
商品名 耐火シート(片面粘着あり)
サイズ 2tx45×1,000
TS-2
