WED 配水用高密度ポリエチレン管(二層)

上下水道用パイプ
WED

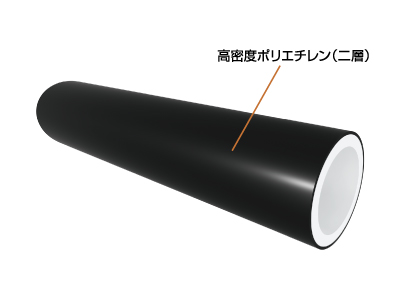

配水用高密度ポリエチレン管(二層)
SuMPO環境ラベルプログラム
カーボンフットプリント(CFP)宣言登録製品
カーボンフットプリント(CFP)宣言製品 WED
農業用水管 道路への埋設配管
農業用水管 道路への埋設配管

用途

  • 上水道(導水・送水・配水・給水管)
  • 下水・農漁業集落排水・汚泥・汚水・排水・中水
  • 農業用水
  • 海水取水管・放流管
  • 薬液・スラリー輸送・汚泥圧送・工場配管

使用条件

    • 常用圧力
      ※『MESCOパイプ総合カタログ』のWED/WEの設計内圧早見表をご参照ください。
    • 使用温度範囲:0〜40℃
    • 呼び径:W40〜W350
      ※外径・肉厚の寸法は、ISO規格を採用しています。
      ※各SDRごとの内径及び肉厚は『MESCOパイプ総合カタログ』の寸法表をご参照ください。
    • 呼び径W400以上はWEをご利用ください。
    • 設計内圧
      高密度ポリエチレン管は、物性の温度依存が他の材料に比べ大きいため、設計内圧は使用条件に左右されます。WEDは使用温度と施工条件により設計内圧を決定しています。
    • 施工条件
      露出配管、埋設配管のどちらにでも使用できます。埋設配管の場合、土圧により配管ラインが拘束されるため、露出配管より高い設計内圧で使用できます。

特長

  • ISO4427の適用により、豊富な種類の継手を利用することができます。
  • 耐候性に優れ、露出配管にも適用可能です。
  • 呼び径がW100以下のパイプは、長尺搬入することができます。継手工事の省略化、工期短縮が可能になり工事費削減に貢献します。
  • EF融着及び自動バット融着により、一体構造の信頼性の高いパイプラインになります。
  • 大口径配管分野では製品供給だけでなく、配管設計、布設工事においても豊富な実績があります。
  • 衛生面での安全性が高く、食品のプロセス・ユーティリティー配管としても使用できます。
側溝内への布設 最終処分場の浸出水送水配管
側溝内への布設 最終処分場の浸出水送水配管
水路内への添架 パイプインパイプ
水路内への添架 パイプインパイプ
