上下水道用パイプ(保温付)
GNGWDA/GNGWA
凍結防止用アラミドがい装ポリエチレン管【特許第3540205号】
GNGWDA 凍結防止用アラミドがい装ポリエチレン管 GNGWA 凍結防止用アラミドがい装ポリエチレン管
GNGWDA GNGWA

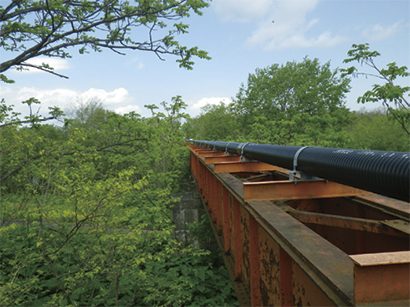

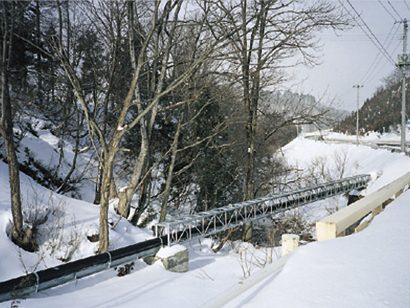

トラス水管橋 既設水管橋への添架
トラス水管橋 既設水管橋への添架

用途

  • 上水道(導水・送水・配水・給水管)
  • 下水・農漁業集落排水・汚水・排水・中水
  • 農業用水
  • 橋梁添架配管
  • 薬液・スラリー輸送・汚泥圧送・工場配管
  • 凍結・結露防止配管

使用条件

  • 常用圧力
    GNGWDA-13.6/GNGWA-13.6 : 1.0MPa
    GNGWDAX-13.6/GNGWAX-13.6 : 1.5MPa
  • 使用温度範囲:0〜40℃
  • 呼び径
    GNGWDA-13.6 W40 〜 W100
    GNGWA-13.6 W150S 〜 W250S
    GNGWDAX-13.6 W40 〜 W100
    GNGWAX-13.6 W150S 〜 W250S
    ※導管寸法は、ISO規格を採用しています。

特長

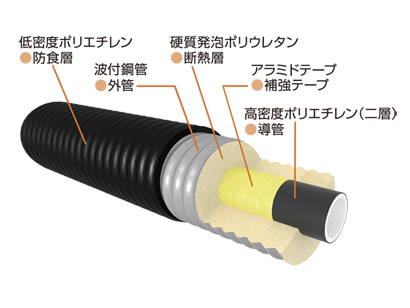

  • アラミド繊維補強により、高い内圧強度を持ち、波付鋼管がい装により、外圧から保護する構造となっております。
  • 硬質発泡ポリウレタンの断熱層で、流体の凍結を防止します。
  • 呼び径がW100以下のパイプは、長尺搬入することができます。継手工事の省略化、工期短縮が可能になり工事費削減に貢献します。
  • 可とう性に優れ、曲げながら延管することができます。泥沼地や埋立地などの軟弱な地盤に最適で、耐震性にも優れています。
  • 最外層は、カーボンブラック添加の低密度ポリエチレンで被覆しており、耐候性・耐食性に優れ、露出配管に適しています。
  • EF融着及び自動バット融着により、一体構造の信頼性の高いパイプラインになります。

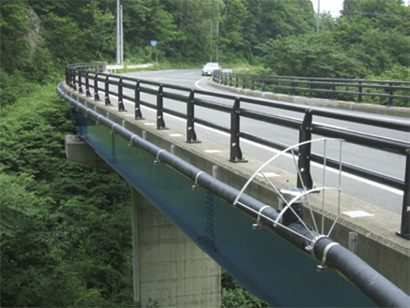

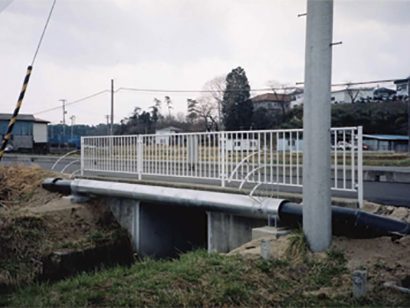

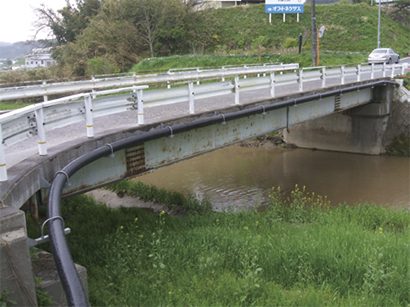

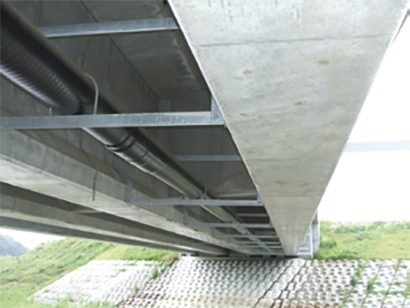

橋梁添架配管 橋梁添架配管
橋梁添架配管 橋梁添架配管
橋梁添架配管橋梁添架配管 パイプビームパイプビーム

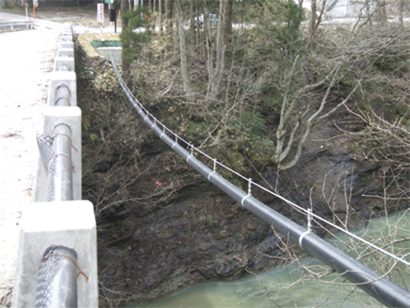

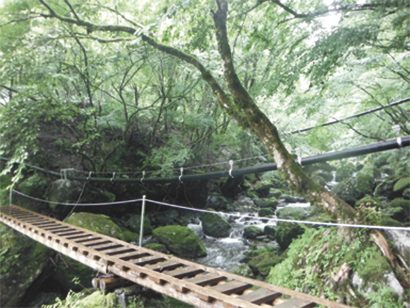

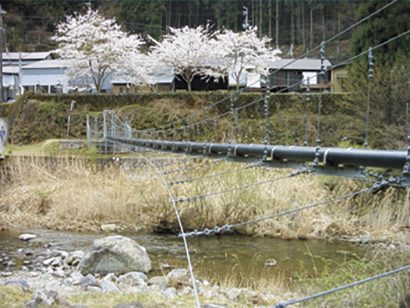

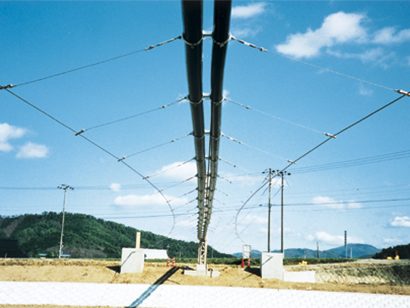

吊り配管 吊り配管
 吊り配管  吊り配管
吊り配管 吊り配管
吊り配管 吊り配管

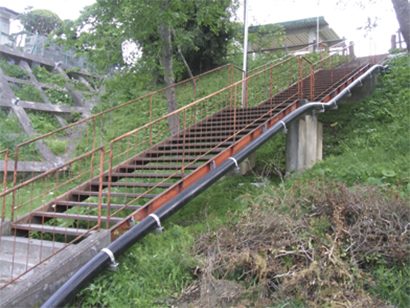

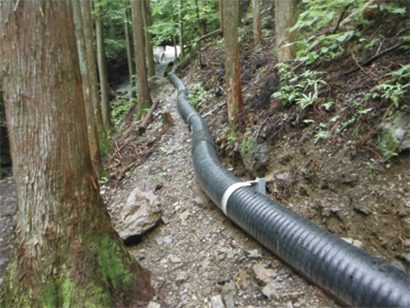

露出配管 山岳配管
露出配管 山岳配管
