WNG 海底送水用波付鋼管がい装ポリエチレン管

海底送水用パイプ
WNG
海底送水用 波付鋼管がい装ポリエチレン管
 海底送水管
海底送水管

用途

  • 離島への送水配管
  • 湖底・河川横断送水管
  • 海底・湖底・河川取水管
  • 海底・湖底・河川横断汚水輸送管
  • 海底・湖底・お堀浄化用放流管

使用条件

  • 最高使用温度:40℃
  • 最高使用圧力:2.0MPa
  • 呼び径:40〜250

特長

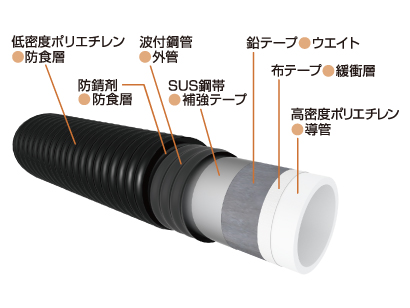

  • 導管及び外面被覆にポリエチレンを使用し、SUS鋼帯で補強することにより内外圧に充分な強度対応が可能です。
  • ポリエチレンは耐食性に優れているので、長期間使用できます。
  • 可とう性に優れているため海底面に沿った最適なルートを選定できます。
  • 海底での継手接続が不要なため、短期工事で信頼性の高い布設が可能です。更に、水中ウォータージェットポンプを装備した自動埋設機の活用により、水深50m以上の埋設も可能です。
  • ポリエチレン管は摩擦抵抗が小さく、スケールの付着も少ないので、流量の経年変化がありません。

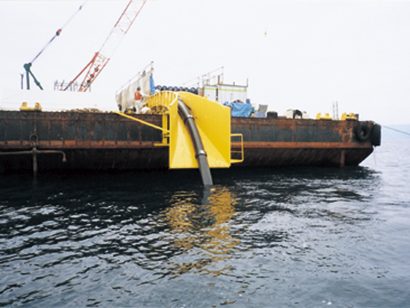

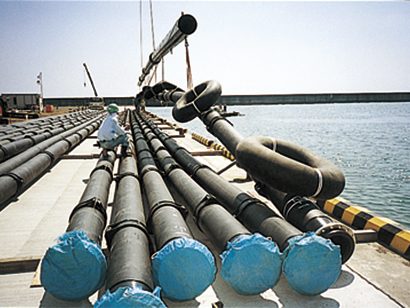

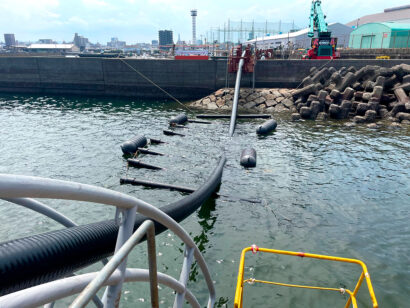

 海水取水管・放流管  海水取水管・放流管
海水取水管 海底放流管

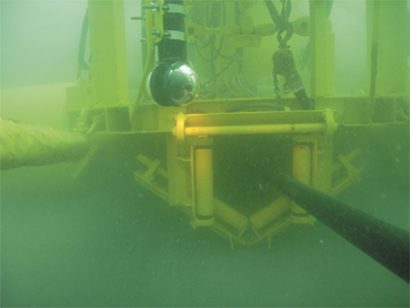

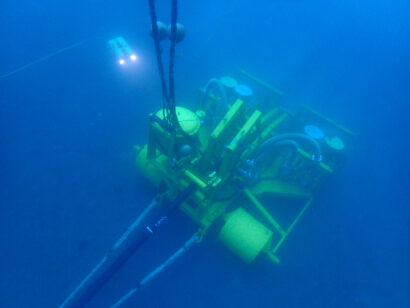

 自動埋設機  自動埋設機

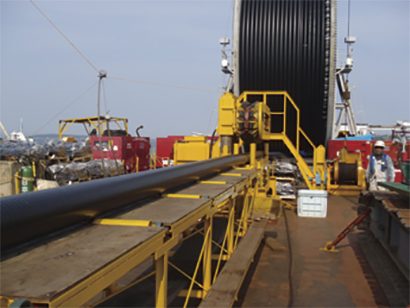

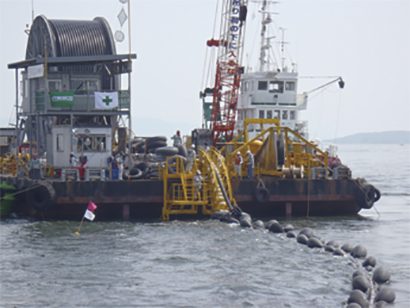

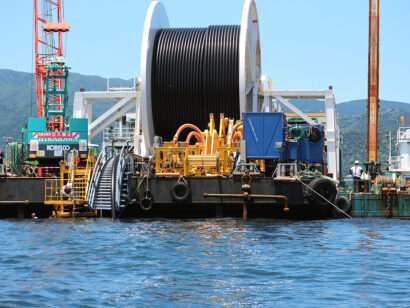

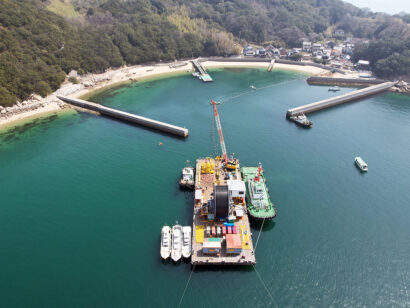

海底送水管 布設船上状況

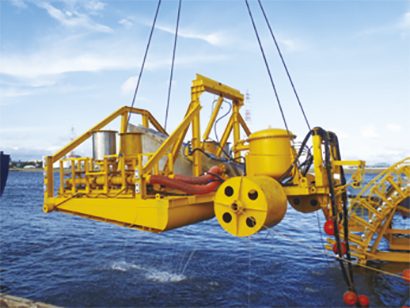

 自動埋設機  自動埋設機

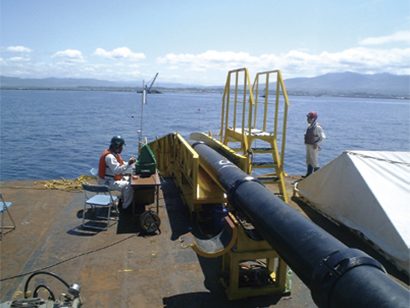

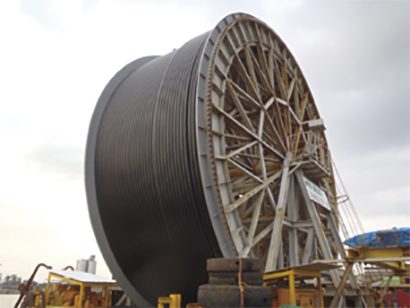

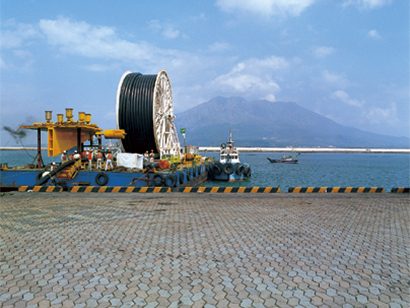

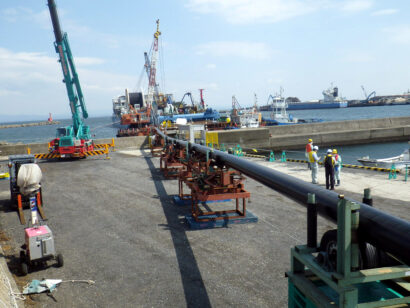

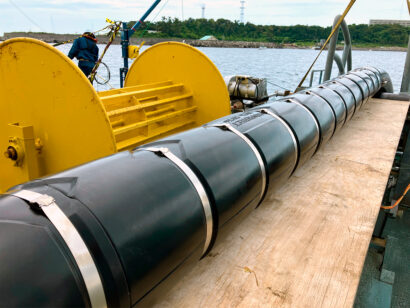

施工状況 専用ドラム
 海水取水管・放流管  海水取水管・放流管

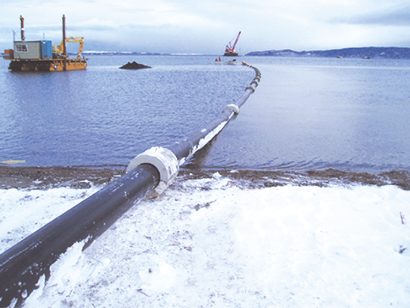

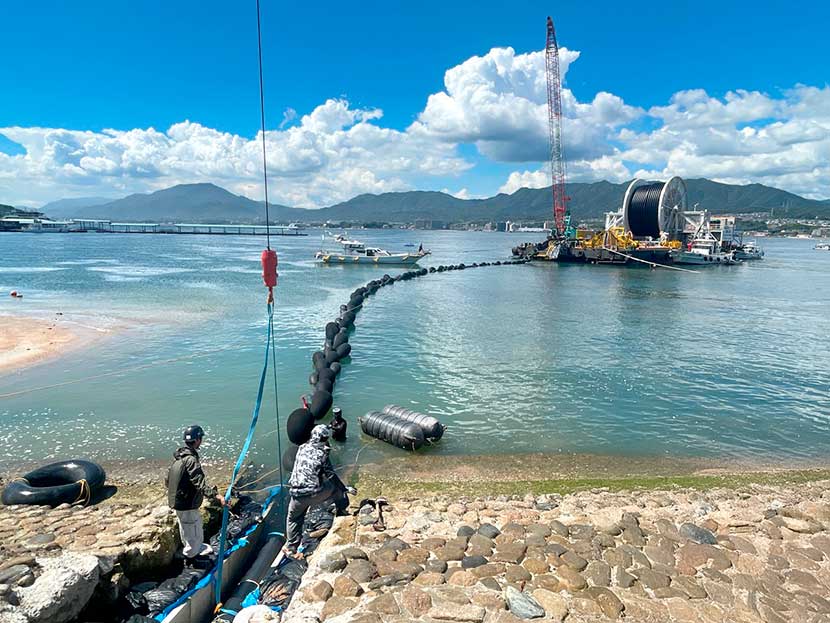

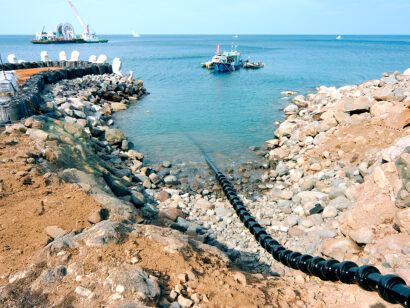

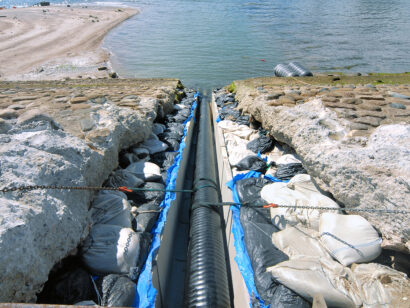

布設状況  布設状況

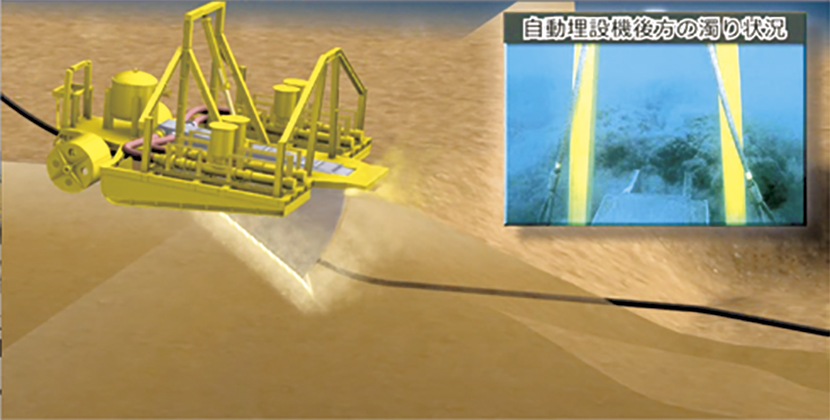

自動埋設機の説明

〈特長〉

大幅な工期短縮が可能
海を濁さない
埋設深度・位置を管理

 自動埋設機
自動埋設機
 自動埋設機  自動埋設機
自動埋設機 自動埋設機
