GNGAR 波付鋼管がい装断熱二重架橋ポリエチレン管

温泉・温水用パイプ
GNGAR
波付鋼管がい装断熱二重架橋ポリエチレン管
【特許第3540205号】

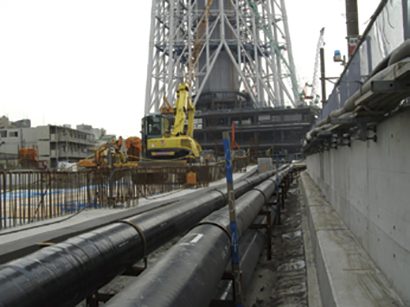

 地域冷暖房配管  温泉配管

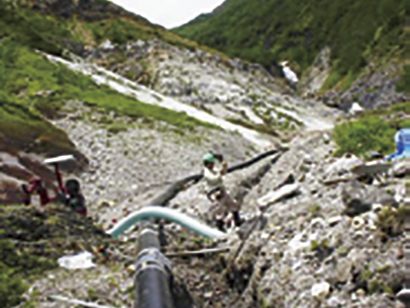

 地域冷暖房配管  温泉配管

用途

  • 温泉配管、温水配管、給湯配管
  • 冷暖房用配管
  • 余廃熱利用配管
  • 薬液・スラリー輸送・汚泥圧送・工場配管

使用条件

  • 最高使用温度:95℃
  • 常用圧力:1.0MPa
  • 呼び径:25 〜 250
    ※使用温度で耐用年数は変化します。

特長

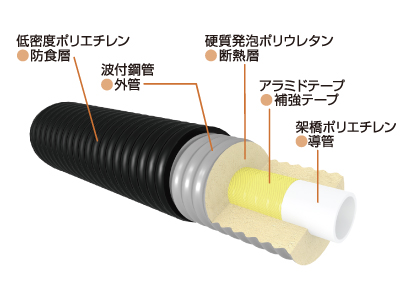

  • 工場内で、断熱・がい装・防食を一貫処理した長尺パイプです。
  • 硬質発泡ポリウレタンの断熱層で流体の温度降下※を最小限に止めます。
  • 導管外部をアラミド繊維で補強し、高温高圧の環境下に耐えうる構造となっております。
  • 腐食の心配がない架橋ポリエチレン製EFソケットを接続継手に使用しております。
  • 呼び径が100以下のパイプは、長尺搬入することができます。継手工事の省略化、工期短縮が可能になり工事費削減に貢献します。
  • 可とう性に優れ、曲げながら延管することができます。泥沼地や埋立地などの軟弱な地盤に最適で、耐震性にも優れています。
  • 最外層は、カーボンブラック添加の低密度ポリエチレンで被覆しており、耐候性・耐食性に優れ、露出配管に適しています。
    ※〈温度降下参考例〉 呼び径100、流量700ℓ/min、流体温度50℃、外気温-20℃で
    L=1,000mを露出配管した場合▲0.5℃の温度降下

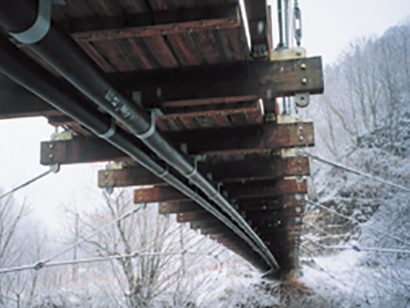

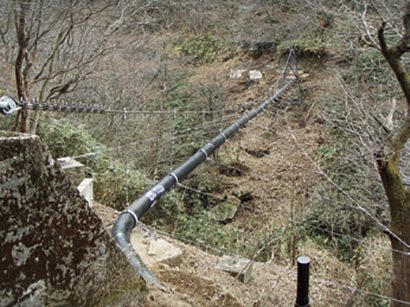

吊り配管 橋梁添架配管
 吊り配管  橋梁添架配管
